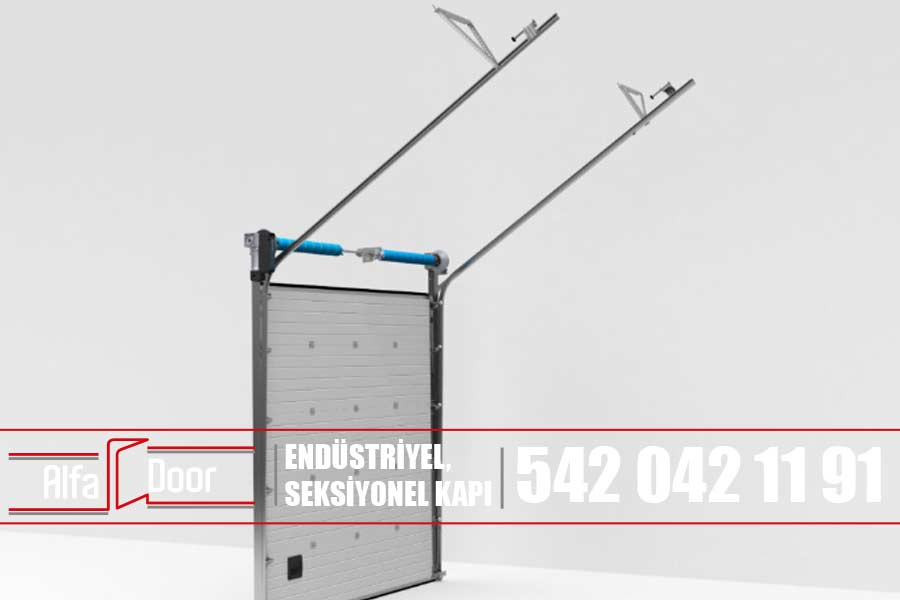

Seksiyonel Kapı Yataklama Çeşitleri

Seksiyonel kapı sistemleri, burulma şaftının düzgün dönmesini ve açılma döngüsü boyunca dengeli yük dağılımını sağlamak için çeşitli yatak konfigürasyonları kullanmaktadır. En yaygın kategoriler arasında uç yataklar ve merkez destek yatakları bulunur. Yüksek torklu uygulamalar için flanşlı yastık blok yataklar gibi özel varyantlar da mevcuttur. Uç yataklar, genellikle burulma borusu çapına uygun boyutlarda tek sıralı derin oluklu bilyalı rulmanlar içeren damgalı veya işlenmiş çelik gövdelerden oluşmaktadır. Bu tertibatlar, dengeleyici yay geriliminin oluşturduğu radyal yük stabilitesini korumaktadır. Daha geniş kapı şaftlarında orta açıklığa monte edilen merkez destek yatakları, şaft sapmasını ve burulma salınımını azaltmaktadır.

Sık görev döngüleri altında çalışan endüstriyel seksiyonel kapılar için, yatak yorulma ömrü ve yağlama stratejisi kritik parametreler haline gelmektedir. Yataklar fabrikada paketlenmiş lityum bazlı gres kullanabilir, ancak tozlu veya termal dalgalanmaların olduğu ortamlar, entegre Zerk bağlantı parçaları aracılığıyla periyodik yeniden yağlama gerektirebilir. Yüksek devirli sistemlerde, çerçeve hizalama hatalarını telafi etmek ve burulma şaftında düzensiz aşınmayı önlemek için hassas kendinden hizalamalı yataklar tercih edilmektedir.

Kontaminasyon kontrolünün önemli olduğu durumlarda, partiküllerin yuvarlanma yoluna girmesini önledikleri için sızdırmaz yataklar idealdir. Montaj donanımı için montaj tork değerleri, gövde bozulmasını önlemek için üretici toleranslarına uymalıdır; aşırı sıkma, yuvarlanma deformasyonuna ve erken arızaya yol açabilir. Yatak yük değerleri, yay tork çıkışına, kapı paneli kütle dağılımına ve çalışma görev sınıfına göre eşleştirilir. Bir sistem olarak, yatak seçimi doğrudan kapının çalışma stabilitesini, akustik performansını ve yaşam döngüsü bakım profilini belirler.

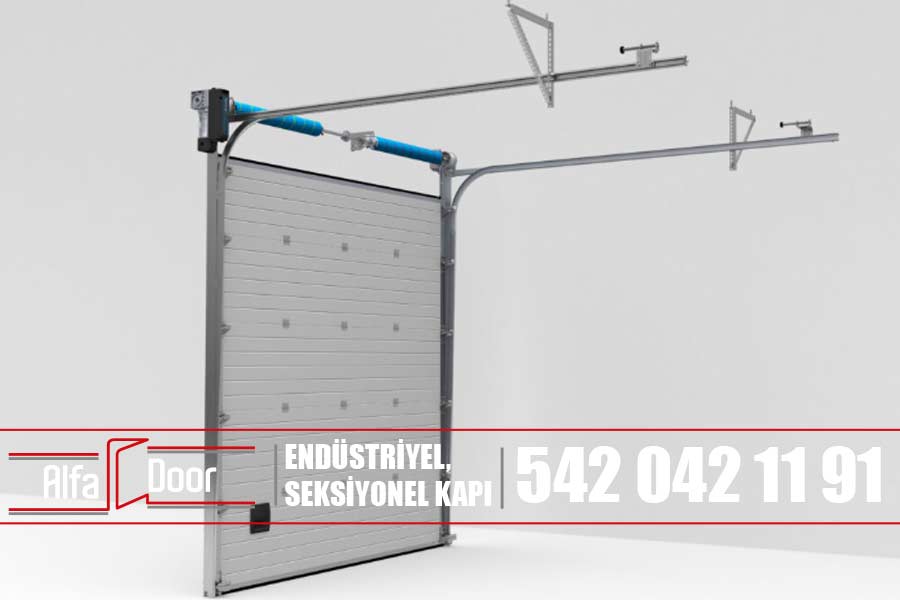

En Çok Tercih Edilen Seksiyonel Kapı Yataklama Çeşitleri

Seksiyonel kapılarda kullanılan rulman seçimi, kapının pürüzsüzlüğünü, dayanıklılığını ve yük taşıma kapasitesini doğrudan etkilemektedir. En çok tercih edilen seksiyonel kapı yataklama çeşitleri;

• Uç Plaka Bilyalı Rulmanlar: Genellikle burulma mili uçlarına monte edilir; yay geriliminden kaynaklanan yüksek radyal yükleri, sabit şaft hizalamasını korurken karşılamak üzere tasarlanmıştır.
• Orta Destek Rulmanları: Geniş kapılarda şaftın ortasına monte edilerek şaft sapmasını ve burulma titreşimini azaltır, dengeli kapı hareketi ve daha uzun bileşen ömrü sağlar.
• Yastık Blok Rulmanlar: Sağlam bir gövdeye ve yüksek hassasiyetli rulman yuvasına sahiptir; mükemmel yük desteği ve kolay bakımı sayesinde ağır hizmet tipi kapılar için idealdir.
• Kendiliğinden Hizalanan Rulmanlar: Montaj yüzeyleri arasındaki küçük hizalama hatalarını telafi ederek, kapı çalışması sırasında düzensiz aşınmayı ve gürültüyü önler.
• Kapalı Derin Oluk Rulmanlar: Toza, neme ve kalıntılara karşı koruma sağlayan gres dolgulu contalar içerir; genellikle düşük bakım gerektiren ortamlar için tercih edilir.
• Flanşlı Rulmanlar: Şaft desteğinin dar veya sınırlı montaj alanlarında yoğunlaştırılması gereken durumlarda güvenli montaj için entegre bir montaj flanşı sağlar.
• Paslanmaz Çelik Rulmanlar: Gıda işleme tesisleri veya kıyı tesisleri gibi aşındırıcı veya neme maruz kalan ortamlarda daha uzun hizmet ömrü için kullanılır.

Seksiyonel Kapı Yataklama Modelleri

Seksiyonel kapı yataklama modelleri, kapının hareket mekanizmasını destekleyen torsiyon milinin kontrollü şekilde dönmesini sağlayan önemli modellerdir. En yaygın modeller arasında uç rulman, orta destek rulmanı ve yataklı rulman bulunmaktadır. Uç rulmanlar, torsiyon milinin her iki ucunda sabitlenerek yay kuvveti altında milin eksenel konumunu korumaktadır. Orta destek rulmanları ise geniş açıklıklı kapılarda milin ortadan sarkmasını önlemektedir. Daha ağır sanayi kapılarında kullanılan yataklı rulmanlar, rijit yatak gövdesine sahip olup yüksek tork ve sürekli çevrimli çalışma koşullarında uzun ömür sunmaktadır.

Kapı çalışma sıklığına göre rulmanların iç boşluk toleransı ve yağlama tipi belirlenmektedir. Kapalı rulman modelleri tozlu, dış ortamlı veya yüksek frekanslı çalışma alanlarında bakım ihtiyacını azaltırken, gresörlü rulmanlar ise belirli periyodik bakım gerektiren endüstriyel tesislerde uzun kullanım ömrü sağlamaktadır.
